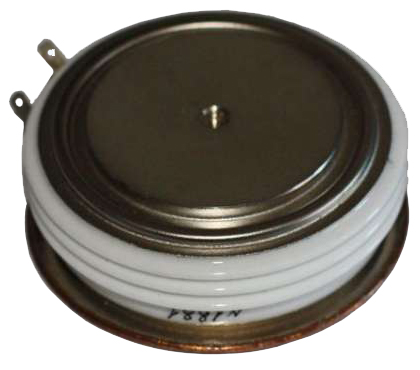

Силовые высокочастотные тиристоры таблеточной конструкции (импортные аналоги)
Особенности:
Герметичные металлокерамические корпуса таблеточного исполнения
Применение:
- В качестве ключевых элементов в цепях постоянного и переменного тока частотой до 25000 Гц
- Преобразователи электроэнергии
|
Тип |
Udrm(Urrm) V |
Irrm (Idrm) mA |
I t(av)(Tc=55oC) A |
Itsm,10ms kA |
Utm/Itm V/A |
Ugt V |
Igt mA |
du/dt V/μs |
tq μs |
di/dt A/μs |
Tjmax oC |
Rthic oC/W |
|
KG200A |
800-1600 |
30 |
200 |
2.4 |
3.2/600 |
0.8-2.5 |
30-200 |
200 |
10-16 |
200 |
115 |
0.055 |
|
KG300A |
800-1600 |
40 |
300 |
3.6 |
3.2/900 |
0.8-3.0 |
30-250 |
200 |
10-16 |
200 |
115 |
0.035 |
|
KG400A |
800-1600 |
40 |
400 |
4.8 |
3.2/1200 |
0.8-3.0 |
30-250 |
200 |
8-10 |
200 |
115 |
0.035 |
|
KG500A |
800-1600 |
50 |
500 |
6 |
3.2/1500 |
0.8-3.0 |
30-250 |
200 |
10-16 |
200 |
115 |
0.032 |
|
KG600A |
800-1600 |
60 |
600 |
7.2 |
3.2/1800 |
0.8-3.0 |
30-250 |
200 |
12-18 |
250 |
115 |
0.030 |
|
KG800A |
800-1600 |
80 |
800 |
9.6 |
3.2/2400 |
0.8-3.0 |
30-250 |
200 |
12-18 |
250 |
115 |
0.024 |
|
KG1000A |
800-1600 |
100 |
1000 |
12 |
3.2/3000 |
0.8-3.0 |
30-300 |
200 |
12-18 |
250 |
115 |
0.022 |
|
KG1200A |
800-1600 |
100 |
1200 |
14 |
3.2/3000 |
0.8-3.0 |
30-300 |
200 |
8-15 |
250 |
115 |
0.022 |
