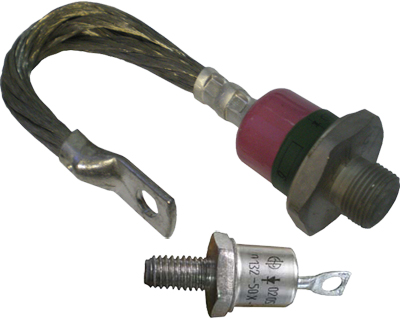

Силовые лавинные диоды штыревой конструкции
Особенности:
- Герметичные металлостеклянные и металлокерамические корпуса штыревого исполнения
- Гарантированная максимальная мощность рассеивания в режиме лавинного пробоя
Применение:
- Источники постоянного тока для магнитов и соленоидов
- Неуправляемые и полууправляемые выпрямительные мосты
- Мощные электроприводы для промышленного применения и транспорта
Тип |
U rrm V |
I rrm mA |
I f(av)(Tc=120oC) A |
I fsm10ms кA |
U fm / Ifm V/A |
Tjmax oC |
Rthic oC/W |
Weight kg |
ДЛ112-10(10X) |
400-1600 |
6 |
10 |
0.25 |
1.35/31 |
160 |
2.70 |
0.006 |
ДЛ112-16(16X) |
400-1600 |
6 |
16 |
0.27 |
1.35/50 |
160 |
1.75 |
0.006 |
ДЛ112-25(25X) |
400-1600 |
6 |
25 |
0.34 |
1.35/78 |
160 |
1.10 |
0.006 |
ДЛ122-32(32X) |
400-1600 |
8 |
32 |
0.46 |
1.35/100 |
160 |
0.95 |
0.012 |
ДЛ122-40(40X) |
400-1600 |
8 |
40 |
0.55 |
1.35/125 |
160 |
0.80 |
0.012 |
ДЛ132-50(50X) |
400-1600 |
10 |
50 |
1.20 |
1.35/157 |
160 |
0.60 |
0.027 |
ДЛ132-63(63X) |
400-1600 |
10 |
63 |
1.40 |
1.35/198 |
160 |
0.50 |
0.027 |
ДЛ132-80(80X) |
400-1600 |
10 |
80 |
1.50 |
1.35/250 |
160 |
0.40 |
0.027 |
ДЛ161-200 |
400-1800 |
25 |
200(Т=115) |
7.50 |
1.40/628 |
150 |
0.13 |
0.265 |
ДЛ171-320 |
400-1800 |
25 |
320(Т=115) |
10.00 |
1.40/1000 |
150 |
0.085 |
0.465 |
