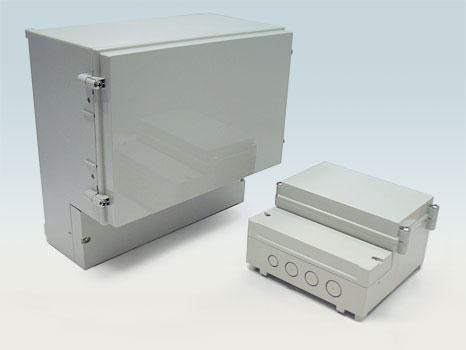

Прочные корпуса с двумя отсеками серия DCxxxLGNO

  Размер, мм
DC001LGNO 166x161x93     Герметичный двухсекционный корпус
DC003LGNO 166x161x121     Герметичный двухсекционный корпус
DC005LGNO 213x185x104.5     Герметичный двухсекционный корпус
DC007LGNO 256x217x132.5     Герметичный двухсекционный корпус
DC009LGNO 296x281x158     Герметичный двухсекционный корпус

Описание

Сверх прочные корпуса с двумя раздельными отсеками, выполнены из прочного ABS пластика UL94-HB сертифицированные по стандарту защиты от пыли и влаги IP65.

Характеристики

  • Материал: ABS UL94-HB
  • Светло серый цвет
  • Рабочая температура: от -20°С до 100°С;

Корпуса имеют два раздельных отсека для размещения коммутации и компонентов. Каждый отсек оборудован собственной крышкой.

Внутри корпусов отлиты нарпавляющие и стойки для вертикального или горизонтального размещения печатных плат, а также технологические метки для установки гермовводов.

Герметизация по стандарту IP65 обеспечивается за счет применения неопренового уплотнителя.

Примечание

В комплект поставки входит: неопреновый уплотнитель и крепежные болты для соединения корпуса и крышки.

Крепеж на поверхность

Крепеж на поверхность

Крепеж на рейку

Крепеж на рейку

Монтаж гермовводов Монтаж гермовводов

Монтаж гермовводов

Крышка крепится шурупами

Крышка крепится шурупами

Размеры

DCxxxLGNO



W D1 D2 H
DC001LGNO 166 68.5 24.5 161
DC003LGNO 166 96.5 24.5 161
DC005LGNO 213 80 24.5 185
DC007LGNO 257 108 24.5 216
DC009LGNO 296 133.5 24.5

281



Размеры, мм

Полные характеристики и размеры смотрите в спецификации.
