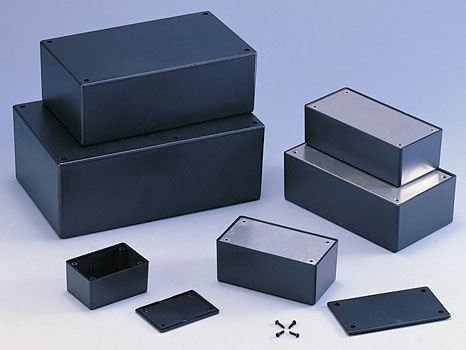

Приборные корпуса общего применения серия G10xx C
| Размер, мм | |||
| G1031B | 64x44x32 | Пластиковый корпус | |
| G1031BA | 64x44x29.9 | Корпус с алюминиевой крышкой | |
| G1032B | 101x54x43.8 | Пластиковый корпус | |
| G1032BA | 101x54x41.7 | Корпус с алюминиевой крышкой | |
| G1033B | 129x64x44 | Пластиковый корпус | |
| G1033BA | 129x64x41.9 | Корпус с алюминиевой крышкой | |
| G1034B | 151x90x53.2 | Пластиковый корпус | |
| G1034BA | 151x90x50.9 | Корпус с алюминиевой крышкой | |
| G1037B | 189x113x66.6 | Пластиковый корпус | |
| G1037BA | 189x133x63.9 | Корпус с алюминиевой крышкой | |
| G1039B | 217x138x82.2 | Пластиковый корпус | |
| G1039BA | 217x138x82.2 | Корпус с алюминиевой крышкой |
Описание
Корпуса с направляющими для печатных плат, изготовлены из ударопрочного, огнеупорного ABS пластика стандарта UL-94-НВ.
Характеристики
- Материал: ABS пластик UL-94-НВ;
- Пластиковые или алюминиевые крышки;
- Направляющие пазы, для плат толщиной 1,6 мм;
- Цвет черный.
Корпуса с суффиксом «A», пример G1031BA, поставляются с алюминиевой крышкой толщиной 1мм.
Примечание
Возможно изготовление приборных корпусов на заказ с модификациями, например другой цвет или материал и прочее.
Размеры
| A | B | C | D | E | F | G | H | I | |
|---|---|---|---|---|---|---|---|---|---|
| G1031B | 64 | 44 | 32 | 59,8 | 39,8 | 29,9 | 2,1 | 37,6 | 57,8 |
| G1032B | 101 | 54 | 43,8 | 96,7 | 49,7 | 41,7 | 2,1 | 47,5 | 94,7 |
| G1033B | 129 | 64 | 44 | 123,8 | 58,8 | 41,9 | 2,1 | 56,6 | 121,8 |
| G1034B | 151 | 90 | 53,2 | 145 | 84 | 50,9 | 2,3 | 81,8 | 143 |
| G1037B | 189 | 113 | 66,6 | 184 | 108 | 63,9 | 2,7 | 105,8 | 182 |
Размеры, мм
Полные характеристики и размеры смотрите в спецификации.
Спецификация:
