Пластиковые корпуса серия G4xx

  Размер, мм
G401 90x50x16   Пластиковый корпус
G403 90x50x24   Пластиковый корпус
G404 90x50x32   Пластиковый корпус
G407 120x60x30   Пластиковый корпус
G410 120x60x40   Пластиковый корпус
G412 120x60x50   Пластиковый корпус
G413 150x80x30   Пластиковый корпус
G416 150x80x45   Пластиковый корпус
G418 150x80x60   Пластиковый корпус
G421 190x100x40   Пластиковый корпус
G422 190x100x60   Пластиковый корпус
G425 190x100x80   Пластиковый корпус
G430 90x50x16   Пластиковый корпус
G431 90x50x24   Пластиковый корпус
G434 90x50x32   Пластиковый корпус
G436 120x60x30   Пластиковый корпус
G438 120x60x40   Пластиковый корпус
G440 120x60x50   Пластиковый корпус
G443 150x80x30   Пластиковый корпус
G445 150x80x45   Пластиковый корпус
G447 150x80x60   Пластиковый корпус
G452 190x100x40   Пластиковый корпус
G454 190x100x60   Пластиковый корпус
G459 190x100x80   Пластиковый корпус

Описание

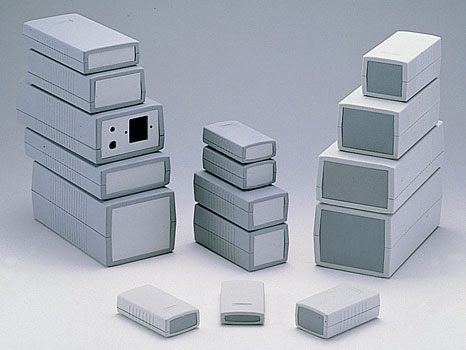

Пластиковые корпуса производятся от ручных до настольных размеров, отлично подходят для измерительных приборов или телекоммуникационного оборудования.

Характеристики

Корпуса состоят из двух частей со специально разработанными торцевыми панельками. Панели изготавливаются из того же ABS пластика, либо из алюминия;

Верхняя и нижняя часть текстурированы, что позволяет избежать царапин и поддерживает внешнюю отделку в хорошем состоянии;

Корпуса оснащены направляющими пазами для вертикального крепления печатных плат, также предусмотрены отливы для горизонтального крепления печатных плат;

  • Корпуса изготавливаются из обычного либо из огнеупорного ABS пластика стандарта UL94-VO;
  • Защита от внешних воздействий стандарта IP54 (IEC 529) (проникновение пыли и влаги при котором не нарушается работы изделия);
  • В комплект входит 4 шурупа и 4 резиновые прокладки (размер от 150х80х30 до 190х100х80);
  • корпуса из ABS пластика выполняются в светло-серых цветах с темно серыми торцевыми панелями;
  • корпуса ABS UL94-V0 корпусов выполняются в темно-серых цветах с светло-серыми торцевыми панелями.

Примечание

Четыре скрытых винта М3 обеспечивают надежное крепление верхней и нижней части через латунную втулку с резьбой.

Размеры



Чертеж G401 G459



A B C D E F G H I J K
G430

G401		 90 83 50 27,5 35 40,5 50 79,4 68 42,5 16
G431

G403		 90 83 50 27,5 35 40,5 50 79,4 68 42,5 24
G434

G404		 90 83 50 27,5 35 40,5 50 79,4 68 42,5 32
G436

G407		 120 111 80 26 35 44 60 108 98 72 30
G438

G410		 120 111 80 26 35 44 60 108 98 72 40
G440

G412		 120 111 80 26 35 44 60 108 98 72 50
G443

G413		 150 138 110 46 55 64 80 138 128 100 31
G445

G416		 150 138 110 46 55 64 80 138 128 100 45
G447

G418		 150 138 110 46 55 64 80 138 128 100 60
G452

G421		 190 180 150 65 75 83 100 176 168 140 40
G454

G422		 190 180 150 65 75 83 100 176 168 140 60
G459

G425		 190 180 150 65 75 83 100 176 168 140 80



Размеры, мм

Полные характеристики и размеры смотрите в спецификации.

Спецификация:
PDF icon gainta_g4xx.pdf
