NM3101 - Автомобильный антенный усилитель 12В (2SC2926)

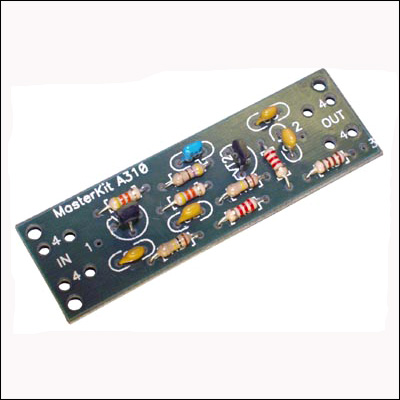

Антенный усилитель предназначен для улучшения качества радиоприема автомобильных магнитол и радиоприемников. Усилитель имеет высокие технические параметры, не нуждается в настройке, прост в сборке и подключении.



Технические характеристики.

Коэффициент усиления: 20 ± 3 дБ.

Диапазон частот: 0,1…150 МГц.

Неравномерность АЧХ не более: 0,5 дБ.

Волновое сопротивление кабеля: 75 Ом.

Напряжение питания: 6,0…15,0 В.

Ток потребления не более: 10 мА.

Размеры печатной платы: 60х20 мм.



Набор, безусловно, будет интересен и полезен для знакомства с основами радиоэлектроники.Усилитель выполнен по классической двухкаскадной схеме. Резисторы R1, R2 и R4…R6 предназначены для стабилизации режимов транзисторов VT1, VT2 по постоянному току при изменении напряжения питания и температуры. Все элементы выбраны таким образом, что обеспечивают максимально равномерную амплитудно-частотную характеристику АЧХ усилителя. Применение высокочастотных малошумящих биполярных транзисторов 2SC2926 с граничной частотой более 1 ГГц позволило уменьшить собственные шумы усилителя до минимума.



Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой, обратите внимание на то, что длина выводов установленных элементов должна быть минимальна;

- соедините вход и выход антенного усилителя с антенной и антенным входом приемника с помощью коаксиального кабеля с волновым сопротивлением 75 Ом, для предотвращения обрыва кабеля во время эксплуатации усилителя рекомендуется закрепить его на плате с помощью хомутов или прочной капроновой нитки через предусмотренные в плате отверстия.

- соедините вывод +Vcc (конт.3) усилителя с бортовой сетью автомобиля соблюдая полярность, рекомендуется использовать выходное напряжение +12 В магнитолы (выход магнитолы “ANT ” - синий провод);

- проверьте правильность монтажа;

- включите питание усилителя (при соединении +Vcc (конт.3) с выходом ANT магнитолы напряжение питания подается на усилитель автоматически при включении магнитолы).



Правильно собранное устройство в настройке не нуждается.

Схема
