NM1025 - Преобразователь напряжения 12 В/ ±45 В, 200 Вт
Предлагаемый набор позволит радиолюбителю собрать автомобильный импульсный преобразователь напряжения 12 В/± 45 В, 200 Вт, который можно использовать для питания мощных усилителей низкой частоты от бортовой сети автомобиля.
Преобразователь подключается непосредственно к аккумуляторной батарее автомобиля.
Технические характеристики
Входное напряжение: 12 - 15 В (типовое 14,4 В).
Выходное постоянное двуполярное напряжение: ± 45 В.
Максимальная мощность нагрузки: 200 Вт.
Ток потребления на холостом ходу, не более: 0,6 А.
Частота преобразования: 25 кГц.
Размеры печатной платы: 182х60 мм.
Состав устройства
В качестве схемы управления используется микросхема типа TL494CN, выпускаемая фирмой TEXAS INSTRUMENT (США).
В состав микросхемы входят: генератор пилообразного напряжения, источник опорного стабилизированного напряжения, компаратор «мертвой зоны», компаратор ШИМ, усилитель ошибки по напряжению, усилитель ошибки по сигналу ограничения тока, два выходных транзистора, двухтактный триггер, вспомогательные логические элементы и источники напряжения и тока.
Кроме того, в состав преобразователя напряжения входят схема управления мощными ключевыми транзисторами IR4426, ключевые транзисторы VT1…VT4 (IRF540N), импульсный трансформатор Т1, выпрямительные диоды VD, VD2, сглаживающие фильтры С13…С17.
Частота преобразования сигнала составляет 25 кГц.
В устройстве предусмотрены защиты от переполюсовки входного напряжения (R1, С1, HL1, К1) и от перегрузки.
Светодиод HL1 - индицирует наличие входного напряжения, HL3 и HL4 индицируют наличие выходных напряжений, HL2 – перегрузку.

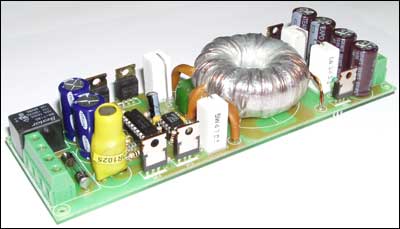

Конструкция
Конструктивно преобразователь выполнен на односторонней печатной плате из фольгированного стеклотекстолита с размерами 182х60 мм. Конструкция предусматривает установку платы в корпус, для этого имеются монтажные отверстия по краям платы диаметром 3 мм.
Для удобства подключения проводов входных и выходных напряжений на плате устанавливаются двухконтактные клеммные зажимы.
ВНИМАНИЕ! Сечение входных проводов должно быть не менее 2,5 мм2!
Силовые элементы VT1, VT3, VD1 и VT2, VT4, VD2 необходимо установить на общие радиаторы (2 шт.) площадью 1000 см2 каждый, при этом надо использовать изолирующие втулки и теплопроводные прокладки.
Примечание: Радиаторы, изолирующие втулки и теплопроводные прокладки в комплект набора не входят!
Порядок настройки
Правильно собранный преобразователь не требует настройки.
Внимание! На печатной плате ошибочно указана линия разреза общего провода! Пожалуйста, не разрезайте общий провод на печатной плате!
