NF189 - Стробоскоп (12 В, авто)
Стробоскоп предназначен для создания ярких световых эффектов. Устройство можно использовать для декоративной подсветки Вашего автомобиля. Он найдет применение на дискотеках, при оформлении витрин и световых реклам.
Стробоскоп выполнен на импульсной ксеноновой лампе, имеет небольшие размеры, обладает высокой надёжностью и прост в изготовлении.
Технические характеристики
Напряжение питания, В =12.
Ток потребления, не более, мА 200.
Частота вспышек, Гц 1…2.
Размеры печатной платы, мм 56х44.
Описание работы
На транзисторе TR1, резисторах R1…R3, диоде D1 и трансформаторе выполнен генератор. С повышающей обмотки трансформатора высокое напряжение поступает на выпрямительный диод D2 и фильтр на конденсаторе C1. Через резистор R4 происходит заряд C2. Когда заряд достигнет примерно 80 вольт и напряжение катоде D3 соответственно станет равным около 12 вольт, то откроется тиристор SCR и произойдет закачка тока из конденсатора через трансформатор (coil) на лампу – в результате она вспыхивает. После этого тиристор закрывается и процесс повторяется.
Конструкция

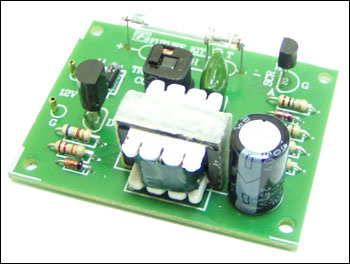

Конструктивно стробоскоп выполнен на односторонней печатной плате из фольгированного стеклотекстолита с размерами 56х44 мм.
Для удобства установки устройства в корпус по краям платы предусмотрены монтажные отверстия Ø3 мм.
Порядок настройки
Правильно собранное устройство не требует настройки. Однако перед его использованием необходимо проделать несколько операций:
1. Проверьте правильность монтажа.
2. К контактам «+» и «G» подключите провода от источника питания. В качестве источника питания лучше всего применять стабилизированный адаптер на 12 В и ток не менее 200 мА.
3. Подайте напряжение питания, при этом ксеноновая лампа должна вспыхивать с частотой 1…2 Гц.
Рекомендуемый корпус BOX-FB03.
Данное устройство также выпускается в виде уже спаянного блока BM189F.
