MP605 - Импульсный преобразователь напряжения 8...18В/24В, 320 Вт, 13А

Преобразователь преобразует постоянное напряжение в диапазоне 8…18 В в постоянное напряжение 24 В.

Основа преобразователя – четырехфазный контроллер ШИМ TPS40090 производства Texas Instruments.

Преобразователь спроектирован для питания мощных усилителей НЧ (BM2071, BM2072, BM2073, MP5613, MP5630C1, MP5630C2, MP5630C21, MP5630C4) от аккумулятора 12-14 В при встраивании в автомобиль или уличном использовании.

Встроенная защита от заниженного напряжения (8 В) не позволит полностью разрядить аккумулятор.

Преобразователь отключится при достижении 8 В на входе.

Технические характеристики:

Входное напряжение, В . . . . . . . . . . . . . . . . . . . . . 8 … 18

Выходное напряжение, В . . . . . . . . . . . . . . . . . . . . 24

Максимальный выходной ток А, . . . . . . . . . . . . . . . 13

Уровень защиты мин., В . . . . . . . . . . . . . . . . . . . . . 8

Уровень защиты макс., В . . . . . . . . . . . . . . . . . . . . 18

Комплект поставки:

Модуль МР605 . . . . . . . . . . . . . . . . . . . . . 1

Инструкция по эксплуатации . . . . . . . . . . . 1

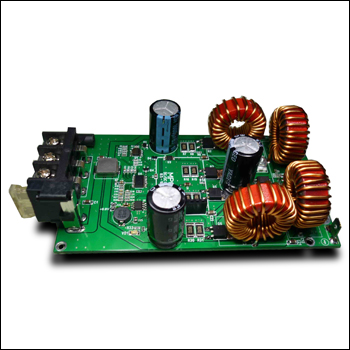

Рис.1 Внешний вид и схема подключения

Дополнительные возможности.

На плате преобразователя есть разъем с маркировкой «6.8 V». С него можно снять напряжение 5В / 100мА для питания возможных схем автоматики в вашей конструкции.

Точка на разъеме, к которому подключают входное напряжение, маркированная на рис.1 как Uвкл. предназначена для включения преобразователя с помощью замка зажигания в автомобиле. По умолчанию эта функция отключена, т.е. при подключении преобразователя к аккумулятору он сразу включается. Если вам нужно активировать эту функцию, то подключите резистор 10кОм +-50% между клеммой Uвкл. и Uпит-. Или подпаяйте его со стороны платы. Рис.2 После этого преобразователь будет включатся только после подачи +12В от замка зажигания или дополнительного включателя.

В середине платы установлен разъем для подключения вольтметра МР503. Он покажет напряжение на выходе преобразователя. Рис.3 когда он включен или входное напряжение когда преобразователь отключен сигналом Uвкл.

Рис.2 Активация входа АСС

Рис.3 Подключение вольтметра МР503
