MP601 - Повышающий DC/DC преобразователь. 12В/24В

Миниатюрный встраиваемый, импульсный, повышающий преобразователь напряжения предназначен для получения напряжения 24В с током до 2А из входного напряжения в диапазоне от 9 до 16В.

Преобразователь построен на специализированной микросхеме TPS40210 производства Texas Instruments.

Технические характеристики

Входное напряжение (постоянное), В +9…16

Выходное напряжение (постоянное), В 24

Мощность,Вт 45

Габаритные размеры, мм 55х34

Комплект поставки

Модуль в сборе 1

Инструкция по эксплуатации 1

Схема модуля соответствует рекомендуемой TI для TPS40210.

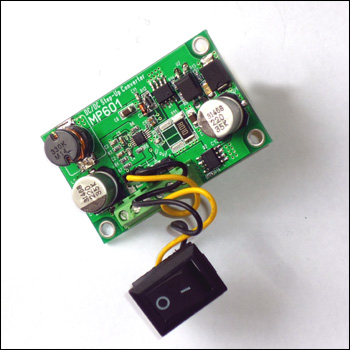

Входное напряжение подается на первый слева (рис.1) винтовой разъем. Следующий разъем Вкл/Выкл (PD на схеме) обеспечивает включение преобразователя при замыкании его на общий провод или подаче на него логического 0 в системах автоматики. С третьего винтового разъема снимается выходное напряжение 24В.

Нами был добавлен узел на оптопаре U2 и MOSFET транзисторе Q2, обеспечивающий появление выходного напряжения при подаче 0 на вход Вкл/Выкл (PD).

Светодиод VD1 предназначен для индикации работы преобразователя.

MP601 рекомендуется использовать для питания цифровых усилителей НЧ класса Д, для увеличения мощности при установке их в автомобиль или в ПК совместно с модулем MP31PC.
