MP5613 - Цифровой усилитель D-класса мощностью 2 x 150 Вт. Технология PurePath ™ HD

Это высокопроизводительный усилитель класса D с аналоговыми входами, встроенной технологией замкнутой обратной связи (известной как PurePath ™ HD). Он построен на чипе TAS5613 от Texas Instruments.



Усилитель MP5613 способен развить мощность до 150 Вт. на 4Ω динамиках при питании от однополярного источника 36В.

Технология PurePath ™ HD позволяет получить минимальный уровень искажений свойственный традиционным усилителям класса AB (<0,03% THD) при энергетической эффективности усилителей класса D.

В отличие от традиционного усилителей класса D, кривая искажений MP5613 увеличивается только после того, как уровень выходного сигнала переходит в режим отсечки (перегрузки).

Благодаря встроенной петле замкнутой обратной связи усилитель имеет равномерную полосу пропускания вплоть до 80 кГц. при минимальном коэффициенте нелинейных искажений (<0,03%), что обеспечивает натуральное звучание.

В декабре 2011 в лаборатории Мастер Кит мы проводили испытания TAS5613 - современного усилителя НЧ D-класса от TEXAS INSTRUMENTS. Чип нас по настоящему поразил. Натуральный звук, полное отсутствие шумов, а самое приятное – он очень слабо нагревается и питается однополярным напряжением. Было принято решение создать на его базе любительскую конструкцию. Вскоре был создан одноплатный стереофонический усилитель 2 x 150. Его фото долго висело в разделе скоро. Хороший был у него звук. Но уж очень он был похож на наши скучные ретро усилители класса АБ из раздела "Аудиотехника - усилители мощности". И даже установленный на него оригинальный компьютерный теплоотвод с вентилятором не спасал. Было скучно.

Решили сделать ещё один заход для поиска оригинального решения, которое должно было как-то выделить новый модуль. А одноплатное стерео было отложено в «редакционный портфель».

Каждый год в преддверии весны активизируются любители поставить звук в свой автомобиль. Вот уж они ковыряются в наших наборах в муках поиска чего доступного и достаточно мощного. Техническая поддержка в это время просто завалена вопросами: что для сабвуфера? Чем запитать? А 4 x 40 Вт – хорошо? Или лучше 4 х 70 Вт? А многоканальный 2.1 и 5.1?

Вот они и навели нас на мысль создать нечто универсальное, легко перестраиваемое.

Если вы внимательно ознакомитесь с datasheet для TAS5613, то непременно отметите выводы M1, M2 и M3. С их помощью микросхема перестраивается в четыре режима работы:

1. Четыре канала. Каждый из каналов (A,B,C,D) работает в полумостовом включении. На выходе 4х75 Вт. В этом режиме все входы несимметричные.

2. 2.1. В этом случае два канала (A,B) остаются в режиме полумоста, а для сабвуфера каналы (С,D) объединяются в мост. На выходе 2х75 Вт + 1х150 Вт. Нужно учесть, что входы каналов A,B в этом включении – несимметричные, а вход сабвуфера симметричный.

3. Стерео. Каналы A,B объединяем в мост и С,D во второй мост. На выходе 2х150 Вт. Оба входа - симметричные

4. Моно. Каналы A,B в мост, С,D во второй мост. И два моста включаем параллельно. На выходе уже 1х300 Вт. Вход – симметричный.

Можно было сделать четыре одноплатных усилителя, но выбор был бы дорогой. Поэтому мы нашли оригинальное решение – одна универсальная плата с усилителем (мы назвали её драйвером) и четыре платы с фильтрами, разъемами для акустики и другими вспомогательными элементами для каждой конфигурации (конфигураторы). Драйвер присоединяется к любому из конфигураторов, в результате чего появилась возможность бюджетного подбора нужной пользователю конфигурации. Т.е. имея в своем распоряжении драйвер, вы можете выбрать любой из конфигураторов чтобы получить нужный вам усилитель: квадро, стерео, 2.1 или мощный моно.

Теперь можно подробно рассмотреть каждую составляющую часть проекта. Начнем с драйверов. Их три.

Первый MP5613D построен на TAS5613. Совместно с конфигуратором стерео он входит в набор MP5613.

Второй MP5630D. Этот собран на в два раза более мощной микросхеме TAS5630 в корпусе QFP.

И третий MP5630DKD – в нем тоже используется микросхема TAS5630, но в корпусе DKD.



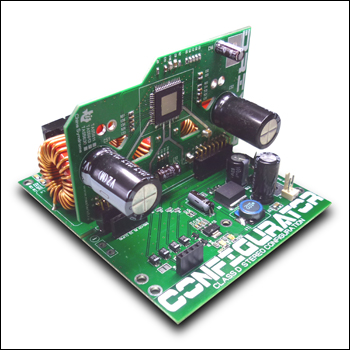

MP5613 в сборе и с установленным кулером SL-01H (в комплект не входит и приобретается отдельно).

Спецификация:
