MP507 - Вольтметр -10…+15В

Устройство предназначено для измерения и отображения постоянного напряжения в диапазоне: -10…+15В.

Технические характеристики:

Диапазон измеряемых напряжений, В -10…+15

Напряжение питания, В +7…20

Ток потребления не более, мА 75

Количество точек дисплея 7 х 20

Точность измеряемых напряжений, В ±0.1

Возможность калибровки есть

Размеры печатной платы, мм 38 х 52

Конструкция

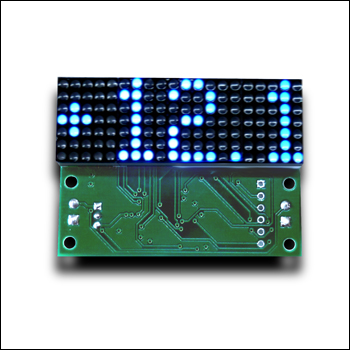

Конструктивно устройство выполнено на двусторонней печатной плате из фольгированного стеклотекстолита размером 38x52 мм. Разъёмы J1 предназначен для подключения питания, (квадратный вывод - земля), J2 - для подключения измеряемого напряжения. Разъём J3 предназначен для настроек режимов работы (описание далее).

Алгоритм работы

Входное напряжение измеряется 4 раза в секунду и отображается на матричном индикаторе.

На точность измерения влияют следующие факторы:

• напряжение питания

• разброс номиналов компонентов

• ошибка измерения АЦП

Для устранения ошибок измерения напряжения введены следующие поправочные коэффициенты АЦП:

• смещение нуля

• изменение наклона передаточной характеристики

Для изменения режимов работы и настроек служит 6-ти контактный разъём J3, первый вывод J3.1 - квадратный. Замыкание J3.1-J3.3 приводит устройство к начальному состоянию. Замыкание J3.3-J3.6 – изменяет тип отображения информации: цифровые значения и шкала. Замыкание J3.1-J3.4 и J3.4-J3.6 приводит к изменению смещения нуля АЦП вниз и вверх соответственно (на 10мВ два раза в секунду). Замыкание J3.1-J3.5 и J3.5-J3.6 приводит к изменению наклона передаточной характеристики АЦП вниз и вверх соответственно (на 0.01% четыре раза в секунду).

Перебор...

Минус указывает на отрицательное напряжение

Аналоговая шкала

Методика настройки

Подключите напряжение питания +7…20 Вольт через разъём J1. При этом на экране должно отображаться напряжение примерно +2.48 Вольт. Измерьте вольтметром напряжение на разъёме J3.1-J3.6. Кратковременно замыкая J3.1-J3.4 или J3.4-J3.6 добейтесь показаний, соответствующих половине измеренного напряжения. Кратковременно замыкая J3.1-J3.5 или J3.5-J3.6 добейтесь значений 0.00 (при замыкании J2.1-J2.2) и замеренного напряжения (при замыкании J2.1(круглый вывод)-J3.6). Данные настройки сохраняются в энергонезависимой памяти устройства.
