MP410 - Сверхэкономичный стереофонический цифровой усилитель «D»-класса 2 х 2,2 Вт (TPA2012D)

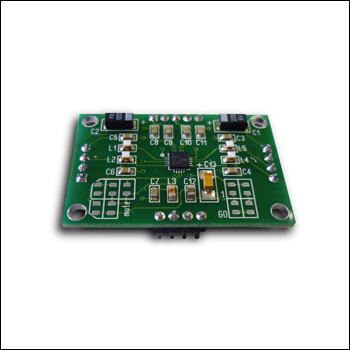

Предлагаемый сверхэкономичный усилитель MP410 в собранном виде позволяет реализовать принцип: купил – подключил.

Для усилителей «D»-класса, по сути цифровых усилителей, характерны высокий КПД конечного устройства, достигающий 96%, низкое тепловыделение, потребление тока и компактность. Цифровая обработка на всех этапах прохождения исходного сигнала позволяет избежать появления дополнительного шума, фона, искажений, свойственных каскадам обычного аналогового усилителя.



ехнические характеристики.

Напряжение питания, В 2,2 до 5,5

Выходная мощность R= 4Ω Uпит = 5В (Вт) 2 х 2,2

Мин. сопротивление нагрузки, Ом. 4

Диапазон воспроизводимых частот, Гц 20 - 20000

Общие гармонические искажения + шум(Rн=4Ом, F=1кГц), %. 0,1

Потребляемый рабочий ток, мА 6

Ток в режиме ожидания, мкA 1,5

Габаритные размеры печатной платы, мм 28 x 43



В основе усилителя интегральная микросхема TPA2012D2 производства Texas Instument. Особенности усилителя – независимый контроль включения для каждого канала. Выводы - PWDL и PWDR. Дискретная установка коэффициента усиления. Используя выводы GANE 0 и GANE 1, можно выбрать усиление в 6, 12, 18 или 24 дБ. Смотри таблицу подключения на схеме. На печатной плате разведены места для резисторов, комбинацией которых можно задать коэффициент усиления непосредственно на плате. Площадки для установки этих резисторов находятся в правом нижнем углу платы. Маркированы GO. Первый столбец для GANE1, второй для GANE0. Нижние площадки подключают входы GANE0 и GANE1 к «0», верхние к «1». Комбинация для выбора коэффициента усиления приведена в таблице на схеме.

Также непосредственно на плате предусмотрены места для резисторов сигналов Mute раздельно для левого и правого каналов. Площадки расположены в левом нижнем углу платы. С помощью этих резисторов вы можете подтянуть выводы PWDL и PWDR к «1» или сбросить на «0». Площадка для перемычки «mute» объединяет сигналы обоих каналов.

Выводы обозначенные «+» и « - » это выходы для основного подключения нагрузки. В мостовом режиме.

На плате предусмотрены выводы для подключения нагрузки с общей точкой. Это «OUTL» и «OUTR». Иногда могут понадобятся. Например, для головных телефонов.
