MP3125 - Цифровой усилитель D-класса мощностью 2 x 10 Вт. Проект «Китайский синдром» (западная сторона)
В проекте «Китайский синдром» «Мастер Кит» противопоставит цифровые УНЧ, построенные на интегральных схемах, выпущенных на востоке от России, аналогичным модулям с запада.
С восточной стороны мы постараемся собрать самые амбициозные и дерзкие проекты из юго-восточной Азии и Японии. Начнем с поделок молодых компаний из поднебесной, затем восходящие корейские драконы и закончим чипами от японских транснациональных корпораций.
На западной стороне проекта выступят американские мэтры цифровой техники и их европейские коллеги-конкуренты, штампующие свои уникальные изделия на восточной стороне.

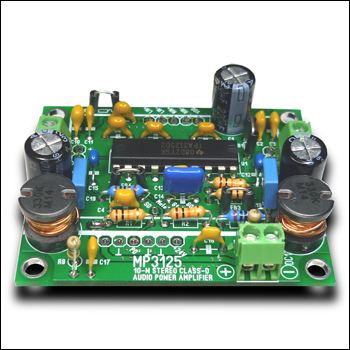

Предлагаемый усилитель MP3125 – модуль, представленный на ваш суд, построен на чипе TPA3125D2 от : Texas Instruments.
Отличительная особенность модуля – это возможность включения усилителя по мостовой схеме. Дифференциальный вход в мостовом режиме. Отсутствие переходных помех (щелчков) при включении. Очень низкие нелинейные искажения. Широкий диапазон воспроизводимых частот. Высокий КПД - более 94% - позволяет усилителю работать на полной мощности без радиатора охлаждения. Режим “mute”. Электронное включение/выключение. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.
Технические характеристики:
Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+10..26
Выходная мощность R= 4Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . .2 x 10
Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . . 2 x 8
Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . 3,2
Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . 1,2
Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . 20 - 22000
Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥99
THD+N, PO=8W, RL=4Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04
THD+N, PO=5W, RL=8Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04
КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >93
Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 45 x 55
