MP3122 - Цифровой усилитель D-класса мощностью 2 x 15 Вт. Проект «Китайский синдром» (западная сторона)

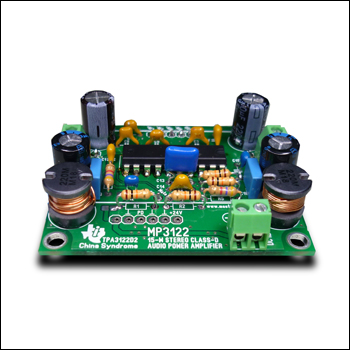

Предлагаемый усилитель MP3122 – модуль, построен на чипе TPA3122D2 от Texas Instruments.

Отличительная особенность модуля – отсутствие переходных помех (щелчков) при включении. Очень низкие нелинейные искажения. Широкий диапазон воспроизводимых частот. Высокий КПД - более 94% - позволяет усилителю работать на полной мощности без радиатора охлаждения. Режим “mute”. Электронное включение/выключение. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.

Технические характеристики:

Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +10..26

Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . . . . . . .15

Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,2

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . . . .20 - 22000

Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≥98

THD+N, PO=10W, RL=8Ω, f=1kH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.04

КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .>94

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . .45 x 55
