MP3106S - Цифровой усилитель D-класса мощностью 2 x 40 Вт. Проект «Китайский синдром» (западная сторона)

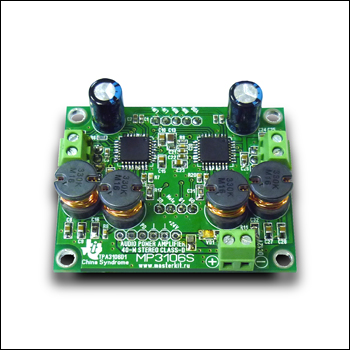

Предлагаемый усилитель MP3106S – модуль, представленный на ваш суд, построен на двух чипах (двойное моно) TPA3106D1 от : Texas Instruments.

Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Дифференциальный вход. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92% позволяет усилителю работать на полной мощности без радиатора охлаждения. Электронное включение/выключение. Режим MUTE. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.

Технические характеристики:

Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .+10..26

Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . . . .2 x 40

Выходная мощность R= 8Ω Uпит = 12В (Вт) . . . . . . . . . . . . . . . . . .2 x 10

Выходная мощность R= 4Ω Uпит = 12В (Вт) . . . . . . . . . . . . . . . . 2 x 16.4

Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,2

Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,2

Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . . 20 - 22000

Динамический диапазон, дБ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥98

THD+N, PO=8W, RL=4Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.15

THD+N, PO=5W, RL=8Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.11

КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >93

Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 45 x 55

Область применения: домашний кинотеатр, портативные и мобильные аудио устройства, МР3-плееры, автомобильная акустика, компьютерные колонки и др.
