MP3106 - Цифровой усилитель D-класса мощностью 40 Вт моно. Проект «Китайский синдром» (западная сторона)
В проекте «Китайский синдром» «Мастер Кит» противопоставит цифровые УНЧ, построенные на интегральных схемах, выпущенных на востоке от России, аналогичным модулям с запада.
С восточной стороны мы постараемся собрать самые амбициозные и дерзкие проекты из юго-восточной Азии и Японии. Начнем с поделок молодых компаний из поднебесной, затем восходящие корейские драконы и закончим чипами от японских транснациональных корпораций.
На западной стороне проекта выступят американские мэтры цифровой техники и их европейские коллеги-конкуренты, штампующие свои уникальные изделия на восточной стороне.

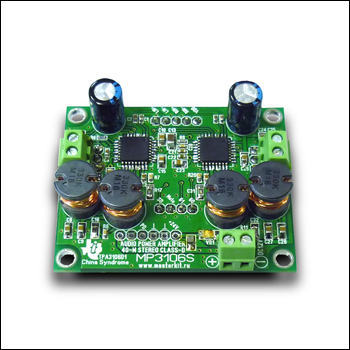

Предлагаемый усилитель MP3106 – модуль, представленный на ваш суд, построен на чипе TPA3106D1 от : Texas Instruments.
Отличительная особенность модуля - это защиты от перегрева и короткого замыкания на выходах с автоматическим восстановлением. Дифференциальный вход. Широкий диапазон воспроизводимых частот. Высокий КПД - более 92% позволяет усилителю работать на полной мощности без радиатора охлаждения. Электронное включение/выключение. Режим MUTE. Четырехступенчатый, регулируемый коэффициент усиления. Миниатюрность. Унифицированный форм-фактор «Мастер КИТ», позволяющий легко проектировать устройства на базе наших модулей.
Технические характеристики:
Напряжение питания, В . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +10..26
Выходная мощность R= 8Ω Uпит = 24В (Вт) . . . . . . . . . . . . . . . . . . . . 40
Выходная мощность R= 8Ω Uпит = 12В (Вт) . . . . . . . . . . . . . . . . . . . . 10
Выходная мощность R= 4Ω Uпит = 12В (Вт) . . . . . . . . . . . . . . . . . . . 16.4
Мин. сопротивление нагрузки, Ом. . . . . . . . . . . . . . . . . . . . . . . . . . . 3,2
Номинальное входное напряжение, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,2
Диапазон воспроизводимых частот Гц . . . . . . . . . . . . . . . . . . . . 20 - 22000
Динамический диапазон, Дб. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≥98
THD+N, PO=8W, RL=4Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . .0.15
THD+N, PO=5W, RL=8Ω,f=1kH . . . . . . . . . . . . . . . . . . . . . . . . . . .0.11
КПД, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >93
Габаритные размеры печатной платы, мм . . . . . . . . . . . . . . . . . 45 x 55
Схема подключения.
Подключение:
Источник аудиосигнала подключается к разъему в верхней части платы (рис.1) к контактам с маркировкой RIN+ и RIN-. Этот вход - дифференциальный.
Акустическую систему необходимо подключить к винтовому разъему в правой части платы (J5, J6).
Напряжение питания. Плата спроектирована так, что напряжение питания по выбору можно подавать тремя различными способами.
Вариант 1. (+) и (–) питания к винтовому разъему в нижней части платы (J7, J8). Соблюдайте полярность! В этом случае необходимо замкнуть капелькой припоя перемычку C2.
Вариант 2. (+) питания к выводу №6 разъема установленного в верхней части платы (рис.1), а минус к выводу №2 левого или правого четырехштырькового разъема на плате. В этом случае необходимо замкнуть перемычку С1.
Вариант 3. К разъему расположенному в нижней части платы (рис.1) подключается DC/DC конвертер MP603 обеспечивающий стабилизированное питание +24В из +6 … 18 В. Этот вариант наиболее пригоден для установки усилителя в автомобиль или для уличного использования с аккумуляторной батареей. В этом случае перемычки С1 и С2 должны быть разомкнуты.
Дополнительные возможности.
MUTE - на выводе J11. Активный уровень – высокий TTL.
SHUTDOWN – на выводе SD.
Четырехступенчатый, переключатель коэффициента усиления - на выводах J12 и J13. Уровень TTL.
