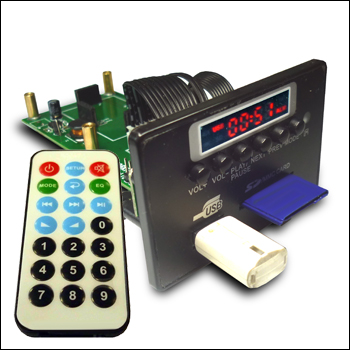

MP2897 - Встраиваемая мультимедиа система с возможностью установки внешнего усилителя Мастер Кит.
MP2897 позволяет проигрывать звуковые файлы, записанные в формате MP3, WMA на любом USB-носителе, или SD карточке. На борту модуля установлен цифровой стереофонический FM тюнер. Модуль имеет коммутируемый линейный вход. Функция эквалайзер позволяет регулировать тембр воспроизведения музыкальных файлов записанных на SD или USB флеш память с предустановками: рок, классика, норма, поп.
Особое внимание обратите на функцию будильник во встроенных часах.
На борту модуля установлен USB-host контроллер для чтения музыкальных файлов записанных на любой USB флэш-накопитель или внешний жесткий диск.
Технические характеристики:
Напряжение питания постоянное, В . . . . . . . . . . . . . . . . . . . . . . . . . 9-15
Диапазон воспроизводимых частот, Гц . . . . . . . . . . . . . . . . . 20 … 20000
Максимальный потребляемый ток мА . . . . . . . . . . . . . . . . . . . . . . . . 150
Входное сопротивление линейного входа, кОм . . . . . . . . . . . . . . . . . .47
Максимальный уровень входного сигнала, В . . . . . . . . . . . . . . . . . . . . 2
Напряжение на линейном выходе, В . . . . . . . . . . . . . . . . . . . . . . . . . 1,5
Поддерживаемые битрейты kbit/s . . . . . . . . . . . . . . . . . . . . . . . . . 32-320
Диапазон настройки тюнера, в диапазоне FM мГц . . . . . . . . . . . . 87 - 108
Номинальная дальность действия пульта ДУ, м . . . . . . . . . . . . . . . . . . 8
Размеры пульта ДУ, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 х 85
Размеры печатной платы, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 х 110
Размеры модуля в сборе, мм . . . . . . . . . . . . . . . . . . . . . . . .115 х 75 x 50
Разъёмы на печатной плате позволяют подключить один из УМЗЧ форм-фактора "Мастер Кит".
MP3106 & MP2897
MP3123_21 & MP2897
MP3001 & MP2897
MP3106S & MP2897
MP3125 & MP2897
MP410 & MP2897
MP3100D & MP2897
MP49152(SANYO) & MP2897
MP8520T (беспроводная передача аудио 2,4 ГГц) & MP2897
Установка текущего времени часов MP2866/MP2896
- Войдите в режим STANDBY, для чего выключите MP2866/МР2896 кнопкой ON/OFF на пульте ДУ. При этом на дисплее отображается текущее время, например, TIME 00.00 ALM
- Войдите в режим установки текущего времени часов, для чего нажмите кнопку MODE на пульте ДУ. При этом мигает значение часов.
- Измените значение часов текущего времени кнопками VOL- и VOL+.
- Переместитесь на значение минут текущего времени кнопками PREV и NEXT.
- Измените значение минут кнопками VOL- и VOL+.
- Выйдите из режима установки текущего времени часов, для чего нажмите кнопку MODE на пульте ДУ.
- Выйдите из режима STANDBY, для чего включите MP2866/МР2896 кнопкой ON/OFF на пульте ДУ.
Установка времени будильника MP2866/MP2896
- Войдите в режим STANDBY, для чего выключите MP2866/МР2896 кнопкой ON/OFF на пульте ДУ. При этом на дисплее отображается текущее время, например, TIME 00.00 ALM
- Войдите в режим установки времени будильника, для чего нажмите кнопку PLAY/PAUSE на пульте ДУ. При этом мигает значение часов будильника.
- Измените значение часов будильника кнопками VOL- и VOL+.
- Переместитесь на значение минут будильника кнопками PREV и NEXT.
- Измените значение минут будильника кнопками VOL- и VOL+.
- Выйдите из режима установки времени будильника, для чего нажмите кнопку PLAY/PAUSE на пульте ДУ.
- Выйдите из режима STANDBY, для чего включите MP2866/МР2896 кнопкой ON/OFF на пульте ДУ.
Разрешение / Отмена будильника MP2866/MP2896
- При включенном МР2896 в любом режиме коротко нажмите кнопку "0" (ноль). При этом через 2 сек. на дисплее появится / погаснет надпись ALM (будильник). При этом когда вы видите надпись ALM - будильник активен (он включит МР2896 в установленное время).
