Многоцелевые литые серия G0xxx
Размер, мм Цвет
| G0123 | 90x38x30 | Алюминиевый | Алюминиевый корпус | ||
| G0124 | 111x60x30 | Алюминиевый | Алюминиевый корпус | ||
| G0234 | 119x93.5x56.5 | Алюминиевый | Алюминиевый корпус | ||
| G0247 | 187x118x56.5 | Алюминиевый | Алюминиевый корпус | ||
| G0347 | 187x118x81.7 | Алюминиевый | Алюминиевый корпус | ||
| G0470 | 50.8x50.8x31.8 | Алюминиевый | Алюминиевый корпус | ||
| G0471 | 110x82.5x44.5 | Алюминиевый | Алюминиевый корпус | ||
| G0472 | 120.5x80x59.2 | Алюминиевый | Алюминиевый корпус | ||
| G0473 | 119x93.5x34 | Алюминиевый | Алюминиевый корпус | ||
| G0474 | 120.5x120.5x59.2 | Алюминиевый | Алюминиевый корпус | ||
| G0475 | 120.5x120.5x95.2 | Алюминиевый | Алюминиевый корпус | ||
| G0476 | 152.4x82.5x50.8 | Алюминиевый | Алюминиевый корпус | ||
| G0477 | 187x118x38 | Алюминиевый | Алюминиевый корпус | ||
| G0478 | 190.4x190.5x66.5 | Алюминиевый | Алюминиевый корпус | ||
| G0479 | 111x60x54 | Алюминиевый | Алюминиевый корпус |
Описание

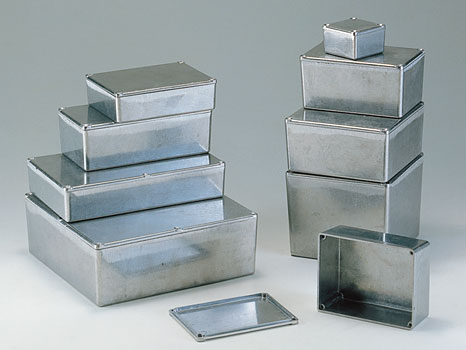

Литые многоцелевые алюминиевые корпуса. Применяются для изготовления измерительных приборов, сетевых фильтров, датчиков, распределительных коробок и другого оборудования.
Характеристики
- производятся из алюминиевого сплава 380 (BS1490 LM24);
- корпуса отличаются прочностью конструкции, небольшим весом, удобством и легкостью в механической обработке;
- идеально подходят для радиоприборов и приборов предназначенных для использования в неблагоприятных погодных условиях;
- прекрасно подходят для приборов, выделяющих тепло, так как сам корпус является отличным теплоотводом.
Размеры
| A | B | C | D | E | F | G | H | I | |
|---|---|---|---|---|---|---|---|---|---|
| G0123 | 90,0 | 38,0 | 30,0 | 26,0 | 4,0 | 86,6 | 34,6 | 82,5 | 28,6 |
| G0124 | 111,0 | 60,0 | 30,0 | 26,0 | 4,0 | 107,2 | 56,2 | 101,6 | 50,8 |
| G0234 | 119,0 | 93,5 | 56,5 | 52,5 | 4,0 | 114,2 | 88,7 | 109,5 | 84,1 |
| G0470 | 50,8 | 50,8 | 31,8 | 27,8 | 4,0 | 47,4 | 47,4 | 41,2 | 41,2 |
| G0471 | 110,0 | 82,5 | 44,5 | 40,5 | 4,0 | 105,2 | 77,7 | 100,5 | 73,0 |
| G0472 | 120,5 | 80,0 | 59,2 | 55,2 | 4,0 | 115,7 | 75,2 | 111,1 | 70,5 |
| G0473 | 119,0 | 93,5 | 34,0 | 30,0 | 4,0 | 114,2 | 88,7 | 109,5 | 84,2 |
| G0474 | 120,5 | 120,5 | 59,2 | 55,2 | 4,0 | 115,7 | 115,7 | 111,1 | 111,1 |
| G0475 | 120,5 | 120,5 | 95,2 | 91,2 | 4,0 | 115,7 | 115,7 | 111,1 | 111,1 |
| G0479 | 111,0 | 60,0 | 54,0 | 50,0 | 4,0 | 107,2 | 56,2 | 101,6 | 50,8 |
| A | B | C | D | E | F | G | H | I | J | |
|---|---|---|---|---|---|---|---|---|---|---|
| G0247 | 187,0 | 118,0 | 56,5 | 52,5 | 4,0 | 182,2 | 113,2 | 177,8 | 109,5 | 88,9 |
| G0347 | 187,0 | 118,0 | 81,7 | 77,7 | 4,0 | 182,2 | 113,2 | 177,8 | 109,5 | 88,9 |
| G0476 | 152,4 | 82,5 | 50,8 | 46,8 | 4,0 | 147,6 | 77,7 | 142,5 | 72,6 | 71,3 |
| G0477 | 187,0 | 118,0 | 38,0 | 34,0 | 4,0 | 182,2 | 113,2 | 177,8 | 109,5 | 88,9 |
Размеры, мм
Полные характеристики и размеры смотрите в спецификации.
