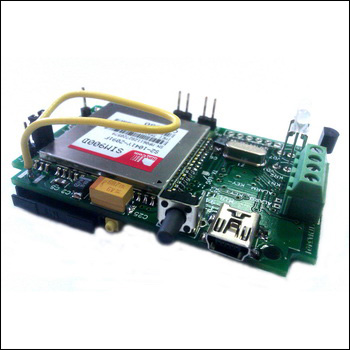

MA3401 - Автономная GSM сигнализация
Устройство предназначено для круглосуточной непрерывной охраны любых объектов, для управления нагрузкой с помощью СМС сообщений, режиме термостата и принудительного управления нагрузкой. Возможно использование устройства в качестве тревожной кнопки. Есть режим управления электронным замком по звонку на модуль (5 сек. таймер). Модуль имеет функцию интеллектуального режима оповещения.
Возможно совместное использование с MP8037R
Устройство может:
- использоваться в качестве тревожной кнопки (мгновенное оповещение на шесть заданных номеров, одним нажатием на кнопку, при установке в корпус BOX-G026).
- использоваться в качестве охраны любого объекта (возможность подключение любых датчиков с реле на борту).
- использоваться в качестве модуля расширения уже имеющейся сигнализации, для передачи тревоги по каналу GSM.
- использоваться в качестве охраны и автозапуска автомобиля (контроль дверей, капота, багажника, дистанционная блокировка двигателя с доп. реле TRY-12VDC-S-4C)
- работать в качестве термостата от -55С до +125С. (регулировки отопления, холодильников, кондиционеров и т.д., с доп. реле TRY-220VAC-S-4C до 3 кВт)
- работать в качестве электронного замка (для открывания ворот, дверей и т.д., с доп. реле TRY-220VAC-S-4C до 3 кВт)
- работать в качестве дистанционного вкл/выкл любого устройства на расстоянии (с доп. реле TRY-220VAC-S-4C до 3 кВт)
- использоваться для контроля температуры и терморегулирования котла.
- использоваться в качестве настраиваемого датчика превышения или понижения температуры (при изменении установленной температуры за пределы диапазона +/-5С отправляется СМС).
- информировать о пропадании и появлении электричества (в квартире, даче, гараже и т.д.)
- оповещать хозяина в автоматическом режиме каждые 24 часа, о состоянии помещения (температура, периметр, состояние электросети, настраиваемого оптовыхода и датчиков периметра)
Устройство имеет:
- шесть ячеек памяти, для мобильных телефонных номеров.
- 45 сек. паузу для постановки и снятия с охраны.
- одну линию охраны и один выход для управления нагрузкой.
- аудио вход для подключения электретного микрофона.
- аудио выход (возможно использовать для голосового обмена).
- защиту от кражи. Сброс и управление устройством возможно только с номеров из памяти телефона. Поэтому при утрате устройства злоумышленник, никогда не сможет воспользоваться данной охранной системой.
- автономный режим работы, до 2-х суток (зависит от уровня применяемого сигнала, а так же от емкости и уровня зарядки аккумулятора)
- встроенную систему заряда для АКБ через разъем miniUSB.
- интеллектуальный режим. При разряде аккумулятора >5%, в автономном режиме, устройство отсылает СМС и отключается. При восстановлении внешнего питания и состоянии аккумулятора <60%, устройство автоматически включается, входя в активный режим, предупреждая хозяина СМС.
Технические характеристики:
Диапазон напряжения питания, В (БП - опция) 3,6-4,2
Номинальное напряжение питания, В 3,7
Напряжение заряда АКБ, В 5
Рекомендуемые аккумуляторы
Аккумулятор в комплект не входит LP503759 или LP1034550
Напряжение оптовыхода ~ или =, не более, В 230
Макс. ток оптореле, не более, мА 5
Макс. мощность оптореле, не более, Вт 1
Пределы контроля температуры, С -55 / +125
Время автономной работы, ч. 48*
Количество номеров хозяев системы 6
Тип реле, для управления мощной нагрузкой (опция)
TR91-5VDC-SC-C /5В мощность коммутации 2 кВт тип C,
TRY-12VDC-S-4C /12В мощность коммутации 3 кВт тип С,
TR91F-12VDC-SC-C /12В мощность коммутации 4 кВт тип С.
TRY-220VAC-S-4C /220В мощность коммутации 3 кВт тип С.
Размеры устройства: 67х45 мм.
При выборе реле учитывайте особенности оптовыхода устройства. Для удобства эксплуатации выбирайте реле группы С, имеющие в своем составе две группы контактов NO и NC. Реле группы А имеют в своем составе только контакты NO, а реле группы В только контакты NC. Поэтому при стандартном включении, для нагрева необходимо использовать реле группы B, для охлаждения реле группы А. При использовании реле группы C, для нагрева используйте контакты NC, а для охлаждения NO.
Комплект поставки
GSM модуль без аккумулятора 1
Инструкция 1
ВНИМАНИЕ: в комплект не входят и приобретаются отдельно:
- Аккумулятор,
- Внешнее реле на 5В тип C,
- Внешнее реле на 12В тип С,
- Внешнее реле на 220В тип С,
- Преобразователь напряжения BM037M для работы без АКБ.
Архив с доработками по MA3401.
В продаже есть отдельно микроконтроллер с прошивкой.
