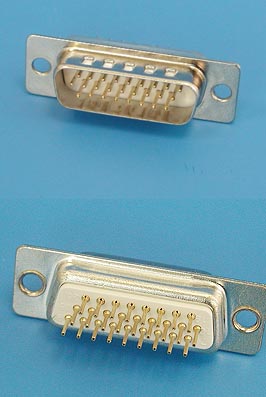

DHB-26M Разъем 26pin.(п) на плату 3-х рядный, вертикальный

Описание DHB-26M



Код продукта A B C D E F
DHB-15M 16.9 25.0 30.8 2.29 1.14 19.3
DHB-26M 25.3 33.3 39.1 2.29 1.14 27.7
DHB-44M 39.0 47.0 53.0 2.29 1.14 41.1
DHB-62M 55.4 63.5 69.3 2.41 1.20 57.3
DHB-78M 52.8 61.1 66.9 2.41 1.20 55.1

Материал

Корпус: сталь, покрытая цинком или оловом

Вариант: золото поверх никеля

Контакты: фосф.бронза, золото поверх никеля

Изолятор: полистирол, усиленный стекловолокном UL-94V-O



Электрические характеристики

Предельный ток: 5 A (на контакт)

Предельное напряжение: 1000 В АС в течение 1 мин.

Сопротивление изолятора: не менее 1000 МОм

Сопротивление контакта: не более 10 -3 Ом



Эксплуатационные характеристики

Допустимые температуры: от -55 до +105 °C



Чертеж Разъем 26pin.(п) на плату 3-х рядный, вертикальный
