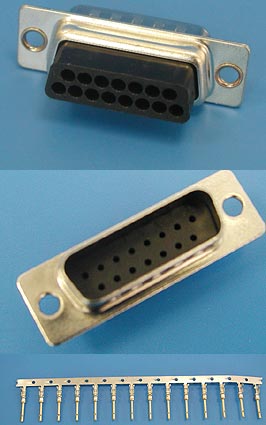

DC-15M Разъем 15pin.(п) на кабель, обжимные контакты

Информация о товаре: Разъем 15pin.(п) на кабель, обжимные контакты

Код продукта A B C D E F
DC-9F 16.9 25.0 30.9 12.55 17.3 8.3
DC-15F 25.3 33.3 39.3 12.55 17.3 8.3
DC-25F 39.0 47.0 53.1 12.55 17.3 8.3
DC-37F 55.4 63.5 69.4 12.55 17.3 8.3
DC-50F 52.8 61.1 67.1 15.3 18.0 11.1

Материал

Корпус: сталь,покрытая цинком или оловом

Вариант: золото поверх никеля

Контакты: фосф.бронза,золото поверх никеля

Изолятор: полистирол, усиленный стекловолокном UL-94V-O

Электрические характеристики

Предельный ток: 1 A (на контакт)

Предельное напряжение: 500 В АС в течение 1 мин.

Сопротивление изолятора: не менее 500 МОм

Сопротивление контакта: не более 0.03 Ом

Сечение кабеля: 26-28AWG

Эксплуатационные характеристики

Допустимые температуры: от - 40 до + 70°C



Чертеж Разъем 15pin.(п) на кабель, обжимные контакты
