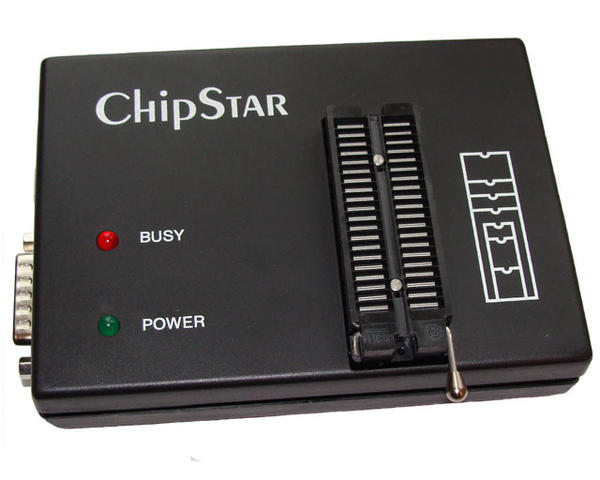

ChipStar-Lynx+

ChipStar-Lynx+

Универсальные профессиональные программаторы-тестеры предназначены для программирования широкого спектра современных микросхем (более 2300 типов), в том числе наиболее популярных серий:

  • ПЗУ серий 27xxx, 28xxx, 29xxx, 39xxx, 28xxx, 24xxx, 93xxx, РФxx и многие другие;
  • Микроконтроллеры фирм Microchip, Atmel, Intel, Philips, Dallas, Winbond, SST и другие;
  • Цифровые сигнальные процессоры dsPIC;
  • А также многие другие микросхемы;
  • Позволяют тестировать цифровые микросхемы серий 155, 531, 555, 561, 1533, 1534 и многих других.

Программаторы изготовлены на основе компонентов ведущих мировых производителей с применением современной технологии сборки.


Отличительные особенности:

  • Адаптер для программируемых микросхем на 48 выводов;
  • Возможность связи с компьютером через USB (основной) и LPT (дополнительный) интерфейсы;
  • Напряжение программирования от 0 до 25V с шагом 0.05V, ток до 0.35A, что позволяет программировать практически любые микросхемы, с соблюдением всех рекомендуемых производителями алгоритмов программирования;
  • Напряжение питания от 0 до 12V с шагом 0.05V, ток до 0.35A, что соответствует самым жестким требованиям производителей микросхем;
  • Управляемое напряжение логических уровней от 3.0V до 5.0V;
  • Защита от перегрузок и короткого замыкания;
  • Отсутствие напряжений на панельке программатора в исходном состоянии;
  • Высококачественная легко заменяемая универсальная панелька с нулевым усилием для установки микросхем любых типов DIP/DIL корпусов от 8 до 40 выводов;
  • Программное обеспечение программатора работает на следующих платформах: Windows-98/ME, Windows-NT/2000/XP;
  • Комфортабельное многооконное программное обеспечение позволяет осуществлять все необходимые манипуляции с файлами в различных форматах и микросхемами;
  • Все параметры программирования микросхем соответствуют требованиям их изготовителей, однако ПО программатора позволяет перестроить любые параметры программирования;
  • Обеспечивается определение типа микросхем и контроль правильности установки;
  • Поддерживаются все режимы работы микросхем;
  • Для записи в микросхему информации достаточно выбрать команду записи и программатор автоматически выполнит все необходимые действия: контроль микросхемы, проверку, запись, итоговую верификацию, запись дополнительных областей и конфигурации микросхемы, если это необходимо;
  • Имеется упрощенная версия программы полностью управляемая из командной строки, что удобно при создании сценариев компиляции-программирования-отладки с применением программного обеспечения других производителей;
  • Конструкция программатора позволяет добавлять новые микросхемы чисто программным путем, без каких либо доработок аппаратной части;
  • Модульная структура программного обеспечения позволяет легко добавлять новые микросхемы без замены всей программы;
  • Программатор построен на основе микроконтроллера с FLASH памятью, что обеспечивает легкое обновление FirmWare программатора на месте эксплуатации;
  • Возможность добавления новых микросхем по запросу клиента в кратчайшие сроки;
  • Производитель обеспечивает регулярное обновление программного обеспечения и пополнение библиотек программируемых микросхем;
  • Поддерживается внутрисхемное и групповое программирование микросхем (через дополнительные адаптеры);
  • В комплект поставки включена система справочной документации ChipExpert™, которая содержит полную техническую документацию и другую информацию по программируемым микросхемам;
  • Программатор рекомендован фирмой Microchip;
Основные технические характеристики

  ChipStar-Lynx
Интерфейс с компьютером

USB

спецификации 1.0/1.1/2.0
Напряжение питания

постоянный ток 12V, 1.2A

переменный ток 100-240V, 50/60Hz, 0.5A
Размеры программатора 130(длина) x 95(ширина) x 28(высота)
блока питания 80(длина) x 60(ширина) x 35(высота)
Вес программатора 0.25 кг (без кабелей)
блока питания 0.15 кг

Гарантийное обслуживание:

  • изготовитель гарантирует отсутствие дефектов изготовления и компонентов и обязуется бесплатно устранять любые случайные дефекты в течение двух лет с момента продажи;
  • гарантируется бесплатное обновление и расширение программного обеспечения в течение трех лет от даты выпуска программатора;
  • бесплатная техническая поддержка осуществляется в течение трех лет.
