BM9213 - Универсальный автомобильный адаптер K-L-линии USB

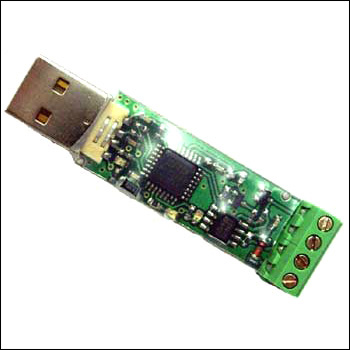

Предлагаемый блок представляет собой простой и надежный универсальный адаптер K-L-линии. Устройство предназначено для подключения персонального компьютера (PC) к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями. Оно представляет собой преобразователь уровней логических сигналов обмена ЭБУ и стандартного порта USB. Драйвер К-линии полностью защищен от случайного замыкания на корпус и перегрева.
Технические характеристики
Питание: от разъема USB.
Ток потребления, мА: 20.
Поддерживаемые интерфейсы:
- K-line (ISO-9141),
- L-line (ALDL).
Размеры устройства, мм: 68x17.
Порядок настройки
1. Подключите устройство к разъем USB компьютера. На устройстве должен загореться красный светодиод.
2. В операционной системе WIN XP обнаружение и установка драйвера устройство произойдут автоматически, для WIN98 , возможно, потребуется скачать драйвера (например, с вышеперечисленных сайтов). При установке может появиться предупреждение «Данное устройство не тестировалось на совместимость с Windows» - игнорируйте его.
3. Устройство установится как «USB Serial Port». В «Диспетчере устройств» в подразделе «Порты LPT и COM» Вы можете изменить параметры устройства (возможно, для корректной работы потребуется изменить скорость обмена порта: Port Settings – Bits per second).
4. Возможно, потребуется переназначить номер порта. Для этого пройдите по ссылке: Port Settings – Advanced – Com Port Number и задайте порт COM1… СОМ3.
5. Запустите необходимую интерфейсную программу, соедините проводниками устройство с ЭБУ автомобиля и приступайте к работе.
Внимание! Сигналы +12В и GND нужно также брать с OBD колодки Вашего автомобиля.
В набор не входит программное обеспечение и разъем для подключения к ЭБУ.
1. Драйвер для Win XP, Vista Вы можете скачать здесь.
Дополнительную информацию и программное обеспечение можно найти на следующих WEB - сайтах:
Автомобили и программы, с которыми работает ВМ9213
Перед покупкой данного устройства ВМ9213 рекомендуется ознакомиться с имеющейся информацией в интернете о возможности работы с Вашим автомобилем конкретной программы на ПК, которую нужно самостоятельно найти в интернете, скачать и установить на ПК. Если Вы потратили достаточно времени на форумах, пообщались с теми счастливцами, которые успешно диагностируют свой автомобиль с помощью ВМ9213 - Вы готовы к покупке устройства.
При подключении BM9213 не забываем выставлять скорость порта и буферы приема-передачи... Поначалу тоже парился с этим... Программа подключалась раз на десятый...
Ниче не выставлял и не менял все по умолчанию скорость 9600 все работает отлично, единственная замануха была в подборке софта. 10400 безо всяких настроек обрабатывает, а скорость порта лучше ставить 115200 и в CP210x тоже
Программа на ПК VAG-COM 3.11 запускается у всех, с ВАЗами отлично работает, как минимум три проги соединяются, Stevaz в их числе.
У меня USB кит работает без проблем с VAG-COM 3.11, Car Code OBD-II, OBD-II tool, Мотор-тестер. Этот девайс работает только с прогами, которые используют адаптеры К-L line, построенные на микросхемах преобразования К-L line -> COM or USB port! Проги, которые используют адаптер на микросхеме ELM любой серии работать не будут!!!
Всё нормально работает с блоками Микас 7.1, СОАТЭ
В BM9213 подтяжка к 12В , боюсь, что с Вашим GM (у него +5В) ВМ9213 может не работать.
Адаптер работает отлично, просто в колодке ЭБУ было два провода одинаковой расцветки и k-line оказался на другом (закон подлости!)
ВМ9213USB ВСЕ работает!!! оказывается на его выходе где +12 К-линия, L-линия и GND, надо и подавать эти самые 12В!! и ЗЕМЛЮ!!! А К-линия это всего лишь проводок передачи данных!! я подключил К линию, к адаптеру и контроллеру, 12В от блока питания компа или прикуривателя авто всунуть в адаптер!!! и ЗЕМЛЮ(GND) от блока питания компа или автомобиля всунуть в разъем адаптере GND!!!! и все заработает!!!!
с ГБО адаптер работать не будет! потому что, скорее всего, у ГБО протокол другой и уровни сигналов другие
У меня Fiat Albea. К ней тяжело что либо подобрать. И этот набор подошел. Это класс!!!!!!!!!!! Вообщем теперь я буду сам ошибки сбрасывать и не надо ездить на диагностику. Только у меня заработал с драйвером, что на диске. А с другими драйверами не получилось.
у меня заработало!!! Взял ноутбук помощнее, на котором еще не разу не сатвилось это устройство, поставил пропатченные драйвера(кому нада, пишите). Программа OBDTOOL.
Тоже заработало. Значит, рассказываю, а то правда девайс есть, а описания нормального нет. Автомобиль - Toyota Corolla 1999, леворукая, разъем разъем OBD2. Система - XP Home Ed SP2. Драйвера - которые в ссылке на статью о приборе. Провода толстые сетевые))). Штырьки - от COM порта, подходят замечательно. Программа OBDTOOL 1.2.6.0. Драйвера встали, но не работало, не находилось устройство. Порт назначился COM 23. Потом нашел где поменять, поменял на COM 2, все заработало с программой OBDTOOL 1.2.6.0. (COM порт->Свойства->параметры порта->Дополнительно->№ COM порта). Подключение заняло минут 10, вместе с диагностикой. Программа работает.
