BM2111 - Стереофонический темброблок (LM 1036)

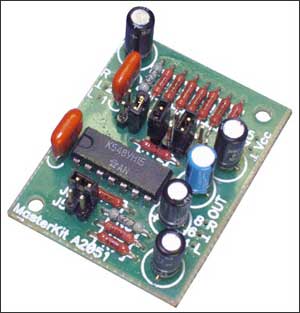

Предлагаемый блок в собранном виде позволяет реализовать принцип: купил – подключил. Блок используется в высококачественной стереофонической аппаратуре записи и воспроизведения звука в качестве микрофонного предусилителя. Усилитель имеет возможность работы с любыми динамическими и электретными микрофонами. Для этого в схему включены компьютерные перемычки J1-J8, которыми можно выбрать требуемый режим работы под данный тип микрофона. Перемычками J1,J2 (J3, J4 для правого канала) регулируется напряжение питания электретного микрофона, а перемычками J5, J6 (J7,J8 для правого канала) – усиление.

Технические характеристики.

Коэффициент усиления по напряжению (в зависимости от положения перемычек J5-J8): 5, 25, 75.

Напряжение питания: 9…15 В.

Ток потребления не более: 20 мА.

Полоса рабочих частот: 20…20 000 Гц.

Коэффициент нелинейных искажений, не более: 0,1 %.

Входное сопротивление, не менее: 100 кОм.

Размер печатной платы: 35х45 мм.

Рекомендации по совместному использованию электронных наборов.

Предлагаем выбрать наборы, позволяющие собрать высококлассный УНЧ: NM2011, NM2012, NM2111, NM2112, NM2113, NM2114, NM2222, NM2223.
