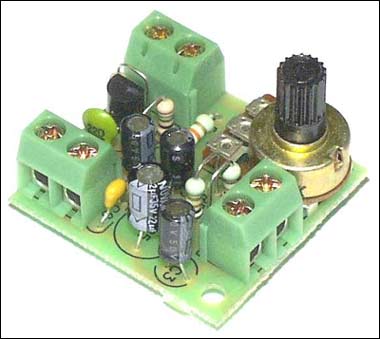

BM137 - Микрофонный усилитель (блок)

Высококачественный усилитель предназначен для работы с любым микрофоном с сопротивлением 4…100 кОм. Наличие независимой регулировки уровня выходного сигнала позволяет использовать предварительный микрофонный усилитель практически с любым усилителем мощности звуковой частоты.



Технические характеристики.

Диапазон воспроизводимых частот: 20 - 20000 Гц.

Уровень входного сигнала: 2 - 40 мВ.

Уровень выходного сигнала: 1,8 В.

Неравномерность АЧХ: +/- 3 дБ.

Сопротивление микрофона: 4 - 10 кОм.

Напряжение питания: 6 - 20 В.

Ток потребления, не более: 1 мА.

Размеры печатной платы: 30х33 мм.



Рекомендации по совместному использованию электронных блоков и наборов.

Вы можете выбрать подходящий стабилизированный источник питания, темброблок, усилитель мощности, индикатор уровня сигнала, а также много других интересных и полезных Вам устройств.


Схема
