Алюминиевый, герметичный корпус с фланцами серия BSxх
|
BS11 |
Размер, мм 222x146x55 |
Цвет Алюминиевый |
Герметичный корпус |
||
| BS13 | 114x64x30 | Алюминиевый | Герметичный корпус | ||
| BS15 | 114x64x55 | Алюминиевый | Герметичный корпус | ||
| BS17 | 222x146x106 | Алюминиевый | Герметичный корпус | ||
| BS19 | 275x175x65 | Алюминиевый | Герметичный корпус | ||
| BS21 | 250x250x100 | Алюминиевый | Герметичный корпус | ||
| BS23 | 120x100x35 | Алюминиевый | Герметичный корпус | ||
| BS25 | 114x89x55 | Алюминиевый | Герметичный корпус | ||
| BS27 | 171x121x55 | Алюминиевый | Герметичный корпус | ||
| BS29 | 140x100x75 | Алюминиевый | Герметичный корпус | ||
| BS31 | 80x55x25 | Алюминиевый | Герметичный корпус | ||
| BS33 | 165x127x75 | Алюминиевый | Герметичный корпус | ||
| BS35 | 60x55x30 | Алюминиевый | Герметичный корпус | ||
| BS37 | 89x35x30 | Алюминиевый | Герметичный корпус | ||
| BS39 | 171x121x106 | Алюминиевый | Герметичный корпус |
Описание

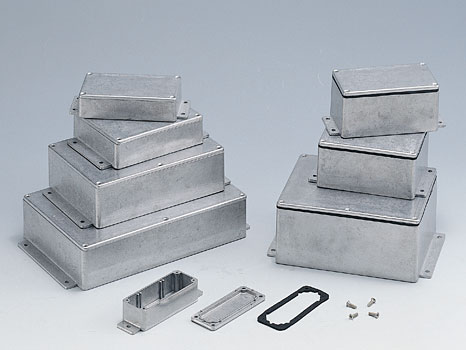

Литые алюминиевые корпуса. Корпуса BS поставляются с дополнительными герметизирующими прокладками, которые обеспечивают класс защиты от проникновения пыли и влаги до IP66.
Характеристики
- материал: алюминиевый сплав ADC-12;
- отделка: натуральный алюминиевый цвет;
- отверстия для винтов в корпусе и крышке;
- корпус комплектуется винтами М3.5 из нержавеющей стали с потайными головками для установки крышки;
- при использовании уплотнительных прокладок обеспечивается класс защиты от пыли и влаги IP66 (серия BS).
-
Размеры
| L | W | H | C1 | C2 | L1 | L2 | W1 | W2 | C3 | H1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B011 BS11 |
222,1 | 145,9 | 55,9 | 211,7 | 135,4 | 205,0 | 218,7 | 129,0 | 141,8 | 105,8 | 49,2 |
| B017 BS17 |
222,2 | 146,0 | 106,5 | 211,7 | 135,4 | 205,1 | 218,9 | 129,1 | 141,8 | 105,8 | 100,1 |
| B027 BS27 |
171,9 | 120,9 | 55,0 | 160,4 | 109,3 | 153,9 | 168,1 | 102,9 | 117,0 | 80,3 | 49,0 |
| B039 BS39 |
171,9 | 120,9 | 106,0 | 160,4 | 109,3 | 153,8 | 168,0 | 102,8 | 116,9 | 80,3 | 100,1 |
| L | W | H | C1 | C2 | L1 | L2 | W1 | W2 | H1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| B013 BS13 |
114,5 | 63,6 | 30,3 | 104,5 | 54,2 | 98,3 | 111,5 | 47,7 | 60,9 | 24,7 |
| B015 BS15 |
114,4 | 63,7 | 55,1 | 104,6 | 54,2 | 98,3 | 111,5 | 47,6 | 60,8 | 49,3 |
| B025 BS25 |
114,7 | 89,7 | 55,1 | 104,4 | 79,6 | 98,4 | 111,5 | 73,0 | 86,2 | 49,3 |
| B037 BS37 |
89,1 | 35,0 | 30,3 | 79,3 | 25,3 | 72,8 | 85,9 | 18,7 | 31,9 | 24,8 |
| L | W | H | C1 | C2 | S1 | L1 | L2 | L3 | W1 | W2 | W3 | C3 | H1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B019 BS19 |
275,0 | 175,0 | 65,5 | 264,1 | 164,0 | 132,2 | 258,2 | 267,3 | 271,2 | 157,4 | 166,2 | 170,8 | 132,1 | 58,6 |
| B033 BS33 |
165,8 | 127,3 | 76,3 | 154,0 | 116,1 | 77,1 | 147,6 | 157,9 | 162,2 | 109,4 | 119,4 | 123,8 | 77,1 | 70,1 |
| L | W | H | C1 | C2 | S1 | L1 | L2 | L3 | W1 | W2 | W3 | H1 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B023 BS23 |
119,9 | 100,0 | 35,7 | 108,5 | 88,4 | 50,1 | 101,9 | 112,2 | 116,5 | 81,8 | 91,9 | 96,1 | 29,2 |
| B029 BS29 |
139,1 | 101,5 | 76,7 | 128,7 | 90,7 | 64,8 | 121,8 | 130,9 | 135,0 | 83,9 | 93,3 | 97,5 | 69,8 |
Размеры, мм
Полные характеристики и размеры смотрите в спецификации.
Примечание
Возможно заказать окрашенные корпуса: светло-серый (LG), черный (BK). При заказе необходимо указать код цвета, например: B011LG, B013BK, BS11LG, BS13BK.
